随着科技的不断发展，节能环保已成为人们关注的焦点。在我国，空气能热水器作为一种新型的节能产品，逐渐走进了千家万户。为了让大家更好地了解空气能热水器的施工过程，本文将围绕空气能热水器施工图，为大家揭开这一创新节能技术的神秘面纱。

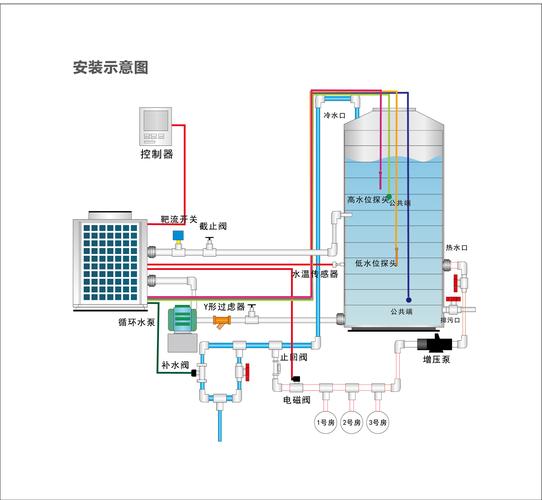

一、空气能热水器施工图概述
空气能热水器施工图主要包括以下几个部分：设备选型、管道布置、电路连接、设备安装、调试运行等。以下将从这些方面展开详细介绍。
二、设备选型
1. 品牌选择：在选择空气能热水器时，首先要关注品牌。知名品牌的空气能热水器在质量、性能、售后服务等方面均有保障。
2. 型号选择：根据家庭用水量、安装空间等因素，选择合适的空气能热水器型号。一般而言，3-5人的家庭选择100L-150L的空气能热水器为宜。
3. 能效比：空气能热水器的能效比是衡量其节能性能的重要指标。一般来说，能效比越高，节能效果越好。
三、管道布置
1. 管道材料：空气能热水器管道一般采用PPR管或PEX管，具有良好的耐腐蚀性和保温性能。
2. 管道走向：管道应尽量沿墙角铺设，减少占用空间。注意管道的坡度，确保排水顺畅。
3. 连接方式：管道连接时，应使用专用接头，确保密封性。
四、电路连接
1. 电源接入：空气能热水器需接入三相四线电源，功率较大，需确保电源线符合规定。
2. 电路布置：电路布置应遵循安全、美观、便于维护的原则。一般将电路布置在设备上方或侧方。
3. 保护装置：安装漏电保护器、过载保护器等，确保电路安全。
五、设备安装
1. 安装位置：空气能热水器安装位置应通风、干燥、易于操作。
2. 安装步骤：按照设备说明书进行安装，注意安装过程中的安全操作。
3. 检查：安装完成后，检查设备是否牢固，管道连接是否严密。
六、调试运行
1. 检查设备：确保设备安装正确，电源线连接正常。
2. 加水：将水箱加满水，检查设备是否有漏水现象。
3. 调节温度：根据需求调整水温，确保热水温度适宜。
4. 运行：设备运行一段时间后，检查运行状态，确保设备正常工作。
空气能热水器施工图详细展示了创新节能技术的应用。通过合理选型、科学布置、安全安装，空气能热水器为家庭带来了舒适的沐浴体验，同时也为节能减排做出了贡献。在今后的生活中，让我们共同关注节能环保，为地球家园的美好明天贡献力量。
（注：本文部分内容参考了《空气能热水器安装与维修》一书，特此说明。）
